在電氣設備中,變壓器是一個至關重要的組成部分。變壓器可用于工業設備以及我們在日常生活中經常使用的一些設備,那你知道變壓器都有什么樣的用途嗎?本文,我們將看看變壓器在工業和現實生活中的應用。
在我們日常的家用電器及工業上電氣設備上用的變壓器,可以按工作頻率和用途來進行分類,方便人們認識和選擇不同類型的變壓器。
A 按工作頻率分類:
工頻變壓器:工作頻率為50Hz或60Hz;
中頻變壓器:工作頻率為400Hz或1KHz;
音頻變壓器:工作頻率為20Hz或20KHz;
超音頻變壓器:20KHz以上,不超過100KHz;

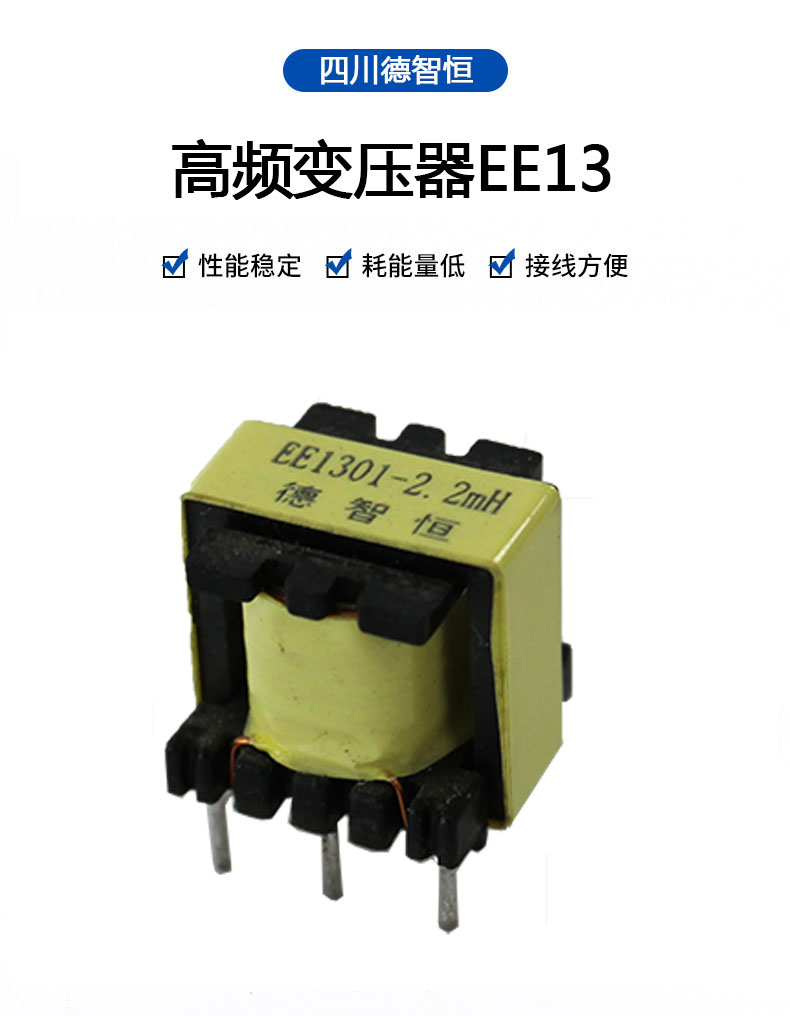

高頻變壓器:工作頻率通常為上KHz至上百KHz以上。
B 按用途分類:
電源變壓器:用于提供電子設備所需電源的變壓器;
音頻變壓器:用于音頻放大電路和音響設備的變壓器;
脈沖變壓器:工作在脈沖電路中的的變壓器,其波形一般為單極性矩形脈沖波;
特種變壓器:具有一種特殊功能的變壓器,如參量變壓器,穩壓變壓器,超隔離變壓器,傳輸線變壓器,漏磁變壓器;
開關電源變壓器:用于開關電源電路中的變壓器;
通訊變壓器:用于通訊網絡中起隔離、濾波的變壓器。
下面,我們來看看變壓器的幾個用途,以及它是如何應用在我們的日常生活中的。
充電器
給電池充電的過程是使用變壓器的日常生活應用最常見的一個例子。不論是我們的筆記本、手機、電動車,這些都需要電池才能工作,而我們給電池充電就需要變壓器。給電池充電基本上涉及將電子從電網轉移到設備中的電池。在這里,變壓器的主要功能是調節電壓,并且防止漏電流或浪涌電流流過設備。

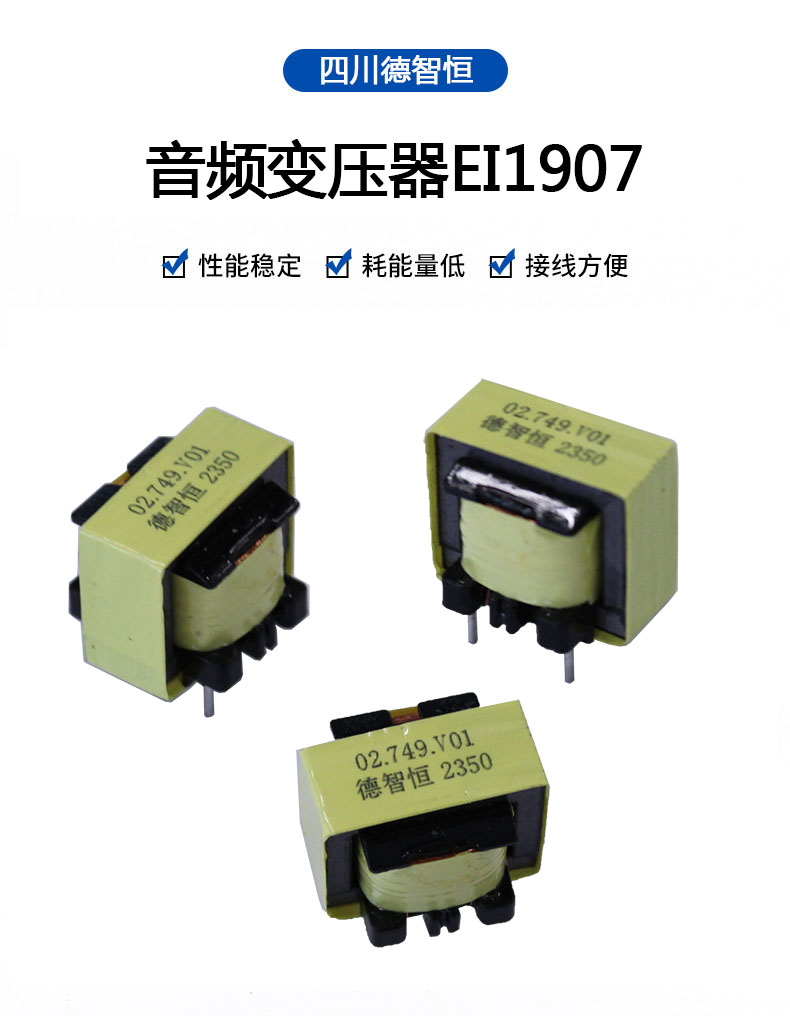

音頻變壓器
音頻變壓器是一種電氣設備,通常用于為流經電路的信號提供隔離,并幫助匹配源和負載的阻抗值。音頻變壓器一般用于音頻設備,如麥克風、揚聲器、擴音器等。這種類型的變壓器專門設計用于僅處理可聽信號范圍內的信號,即頻率值在20Hz至20KHz之間的信號,或者只是平均年齡的人可以正確聽到的信號。音頻變壓器還可以通過消除不需要的或噪聲信號來對輸入信號進行濾波。
電流表或電流互感器
電流表、電壓表和各種其他測量小工具和設備通常使用變壓器進行一般操作。電流表是一種用于連續檢測閉合電路中電流大小的裝置。如果流過電路的電流大小明顯較低,則可以將電流表與電路串聯安裝。但是,如果電流很高,則通過測量型電流互感器將它們連接到電路中。電流互感器傾向于通過測量設備與電路的其余部分隔離,并在將大電流饋送到電流表之前將其抑制或降壓到最佳值,從而為電路提供必要的安全性。使用電流互感器的電流表的可靠性和精度參數相對高于傳統電流表。測量型電流互感器還有助于標準化輸出電流范圍。
空調
空調往往是日常生活應用使用變壓器進行一般操作的另一個例子。變壓器執行空調內的一些主要操作包括給電路板提供合適的電壓,允許空調和風扇同時工作,根據電流需要控制流經電路的功率大小等。同樣,供暖、通風和空調設備也采用變壓器來簡化其操作、增強其工作并優化功耗。
穩壓器
穩壓器是一種用于穩定電壓的電子設備,其原理是通過控制電路中的電流或阻抗來維持輸出端的穩定電壓。穩壓器通常用于電源供應和其他需要穩定電壓輸出的場合。
穩壓器的內部電路中通常采用自耦變壓器。如果通過電路運行的電壓升高或降低,變壓器往往會通過將其與理想所需的電壓值進行比較,自動提高或降低電壓值。
隔離器
隔離器是變壓器在現實生活中應用的另外一個例子。變壓器的一個主要特性是禁止信號從電路的一部分流向另一部分,即將電路的不同部分彼此隔離。變壓器的這一特殊特性使其能夠用作隔離器和其他相關應用。隔離變壓器通常在其初級繞組和次級繞組之間采用一種特殊的絕緣填料。絕緣使變壓器能夠承受高幅度或高值的電壓,從而防止來自電路一部分的信號與另一部分的信號混合。
整流器
整流可以簡單地定義為將交流電轉換為直流電的過程。輸入信號的整流通常是通過組裝二極管、電容器、穩壓器等來制作電子電路,或者簡單地使用變壓器整流器來實現的。整流變壓器基本上包含嵌入在諧振腔內的二極管和晶閘管。主要是指整流晶體管用于商業制造或工業應用。但是,它們也可用于鐵路和地鐵電力牽引系統。整流變壓器的其他一些應用包括電機控制、采礦、電爐、研發實驗室、高壓直流輸電等。
工控設備
在工業生產中,各種設備和機器往往需要不同電壓水平的供電,功率變壓器能夠滿足這種需求,保障工業生產的正常進行。通過額定功率的設定,通過變壓器調配電壓實現電流大小的控制,滿足設備開關控制,指示系統顯示設備運行的不同用電需求。
電子設備
許多電子設備對電壓的要求比較苛刻,隔離變壓器能夠為這些設備提供穩定的電壓,保護其正常運行和延長使用壽命。用電設備只有在安全的電壓電流范圍工作才能不受損傷,對于設備啟動時候大電流的沖擊的防護還是很有必要的,通過變壓器來隔離保護是各電子設備中常用的方法。
結語
變壓器作為電力系統中不可或缺的組成部分,對于我們的日常生活和工業生產來說具有極為重要的意義。通過認識和理解變壓器在各個領域的應用,我們能更好地利用電能資源,提高能源利用效率,為社會的可持續發展做出貢獻。
