客服熱線: +86-028-84374168   站內搜索:
當前位置:首頁 > 產品中心 > 環形變壓器
BOD-100 環形變壓器
來源:成都德智恒電子科技有限公司       發布日期:2018-10-14   瀏覽數:3196    分享到:

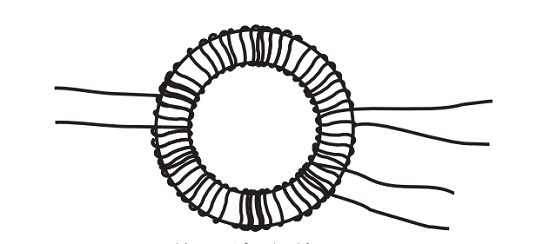

本產品采用優質漆包銅線和高磁通密度的冷軋硅鋼片所組成。鐵芯為環型鐵芯。噪聲低、功率大、內阻低、效率高、漏感小、靜態功耗低、溫升低、接線安全可靠、防護等級高、電氣性能好等特點,能夠的在額定負載長期有效工作。適用于5060Hz的交流電路中,如測試儀、醫療設備、工業設備、高保真音響、安全照明等電源中。


產品功率:100W        輸出電壓:按客戶需求

產品型號:BOD-100      外形尺寸:102*55

輸入電壓:AC220V    安裝尺寸:80*80

應用范圍:燈具電源,監控電源,音響功放等行業

生產流程:繞線→接引線→焊錫→繞磁芯→檢測→含浸→烘烤→裝箱



使用環境


1、周圍空氣溫度-5℃至+40℃,
2、安裝地點海拔不超過2000m;
3、變壓器在50厘米范圍內請不要放置其他易燃易爆物品,1厘米不要放置其他物品,確保變壓器有良好的散熱環境,保證安全。
請準確計算負載功率,切勿超載。輸出請勿短路,如無輸出時,請斷電一分鐘再通電使用。通電使用前,請仔細確認變壓器是否鏈接正確,嚴謹變壓器線路接反。
4、無劇烈震動和沖擊振動的地方
5、在無爆炸危險的介質中,且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃的地方;
6、不受雨雪侵襲的場所。


產品特點:

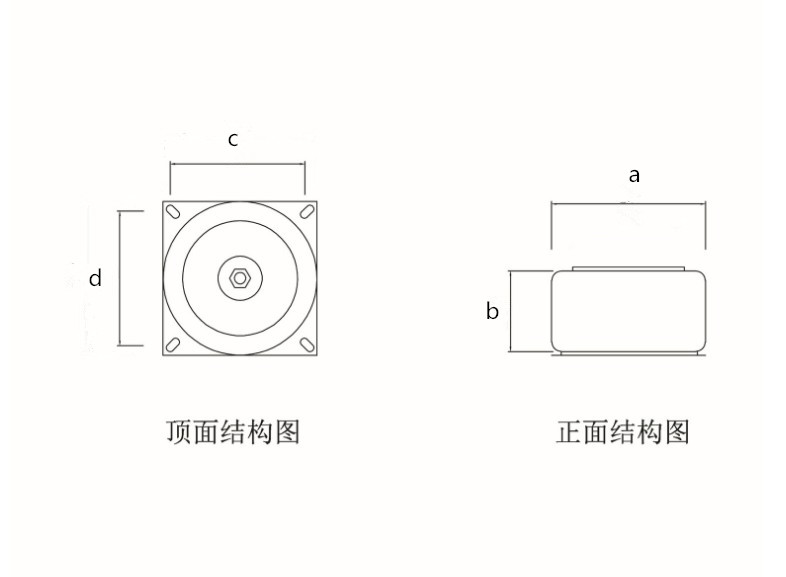

環形變壓器型號列表(部分產品)

型號

容量(VA)

輸入電壓

輸出電壓

外形尺寸

直徑高度

mm(a*b)

安裝尺寸(mm

(c*d)

BOD-10

10

產

產

65*35

55*55

BOD-15

15

65*35

55*55

BOD-20

20

70*40

60*60

BOD-25

25

70*40

60*60

BOD-30

30

74*45

60*60

BOD-40

40

85*50

60*60

BOD-50

50

90*50

70*70

BOD-60

60

90*50

70*70

BOD-80

80

95*55

70*70

BOD-100

100

102*55

80*80

BOD-120

120

105*55

85*85

BOD-150

150

110*65

85*85

BOD-180

180

120*70

95*95

BOD-200

200

120*70

95*95

BOD-250

250

120*70

95*95

BOD-300

300

125*75

105*105

BOD-400

400

125*75

105*105

BOD-500

500

135*85

105*105

BOD-600

600

135*85

105*105

BOD-800

800

160*95

130*130

BOD-1000

1000

160*95

130*130

BOD-1200

1200

170*95

130*130

BOD-1500

1500

170*95

130*130

BOD-2000

2000

190*100

160*160

BOD-3000

3000

250*135

190*190

備注: 1、外形尺寸為參考尺寸,如有特殊要求可以按要求定制
2、以上圖表全部為銅線繞制,如需鋁線需要單獨定制和說明
3、如用戶有特殊要求,本公司可代為設計制造
4、上表僅列明我廠部分產品型號,如需了解更多可致電:028-84374168



定制說明
用戶在購買產品時須知:
1、變壓器的基本型號規格,容量及數量。
2、變壓器的初、次級電壓。
3、提供初次級電壓時,同時提供各電壓的容量分配,或參考案例來選取合適型號規格的產品。
4、本公司產品外形和安裝尺寸僅供參考。如尺寸需要改變可在訂貨時特殊說明。
